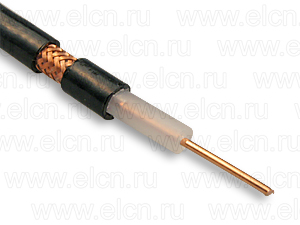

Кабель коаксиальный радиочастотный РК 50-4-11 ELTROS (ГОСТ 11326.3-79)

Главная

—

Каталог

—

Кабель, провода

—

Кабель коаксиальный радиочастотный 50 Ом

—

РК 50

—РК 50-4-11 ELTROS (ГОСТ 11326.3-79)

Артикул: РК50-025-ELTROS

Минимальная партия/кратность	Бухта
Единица измерения	км
Вес 1 км	63.8
Объем 1 км	0.09167 м3

Технические характеристики РК 50-4-11 ELTROS (ГОСТ 11326.3-79)

Разновидности кабеля

Радиочастотный коаксиальный

Материал проводника

Медь

Бронированный

Нет

нг (не распространяющий горение)

Нет

LS (с низким дымовыделением)

Нет

FR (огнестойкий)

Нет

HF (свободный от галогенов)

Нет

Материал изоляции жил

Полиэтилен

Материал внешн. оболочки

Полиэтилен

Несущий элемент

Нет

Файлы к РК 50-4-11 ELTROS (ГОСТ 11326.3-79)

Сертификаты

Справка / Информационное письмо

Производитель: ELTROS(Госнип)

Сертификат соответствия ТР таможенного союза

Производитель: ELTROS(Госнип)

Декларация о соответствии

Производитель: ELTROS(Госнип)

Декларация о соответствии

Производитель: ELTROS(Госнип)

Справка / Информационное письмо

Производитель: ELTROS(Госнип)

Справка / Информационное письмо

Производитель: ELTROS(Госнип)

Руководство по эксплуатации

Производитель: ELTROS(Госнип)

Описание

Назначение

Коаксиальные радиочастотные кабели предназначены для соединения различных радиоустройств и радиочастотных установок. Основныетипы кабелей РК выпускаются в соответствии с группой ГОСТ 11326, отдельные кабели выпускаются по ТУ. Также выпускаются кабели типов RG и SAT, соответствующие различным категориям по шкале «Radio Guide».

РК 50- Кабель коаксиальный радиочастотный предназначен для монтажа передающих и приёмных антенн радиостанций, в системах радиосвязи и радиолокации, вычислительной технике, системах управления, различных радиочастотных установок, межприборного монтажа радиотехнических устройств и других электронных устройствах.

Не входит в « Единый перечень продукции, подлежащей обязательной сертификации» и «Единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии».

Описание и конструкция кабеля РК

Кабели РК по конструктивному выполнению изоляции разделяются на три группы:

1. Кабели со сплошной изоляцией, у которых все пространство между внутренним и внешним проводниками заполнено сплошной изоляцией или обмоткой из изоляционных лент.

2. Кабели с воздушной изоляцией, у которых между внутренним и внешним проводниками имеются участки пространства, заполненные только воздухом. Конструктивно это обеспечивается тем, что на внутреннем проводнике через определенный интервал располагаются выполненные из изоляционного материала шайбы, колпачки или кордель, наложенный по винтовой спирали, образующие изоляционный каркас между внутренним и внешним проводниками.

3. Кабели с полувоздушной изоляцией, у которых между внутренним и внешним проводниками располагаются в различных сочетаниях слои твердой изоляции и воздуха. Конструктивно это может быть трубка из изоляционного материала, выполненная сплошной или в виде обмотки из лент, расположенная поверх или под изоляционным каркасом, помещенным между внутренним и внешним проводниками. К полувоздушной изоляции относится также пористо- пластмассовая, баллонная и изоляция в виде шлицованной трубки.

По номинальному волновому сопротивлению устанавливаются следующие ряды: 50, 75,100, 150 и 200 Ом. Кабели с волновым сопротивлением 75 Ом преимущественно применяются в цепях передачи телевизионных сигналов. Кабели с волновым сопротивлением 50 Ом в последнее время находят широкое применение при построении сетей передачи данных.

Кабели в зависимости от номинального диаметра по изоляции разделяют на четыре группы:

- субминиатюрные - диаметром до 1 мм;
- миниатюрные - от 1,5 до 2,95 мм;
- среднегабаритные - от 3,7 до 11,5;
- крупногабаритные - более 11,5 мм.

По теплостойкости кабели разделяют на три категории:

- обычной теплостойкости - для температур до 125°С включительно;
- повышенной теплостойкости - для температур выше 125 до 250°С включительно;
- высокой теплостойкости - для температур выше 250°С.

Пример обозначения:
РК 75 (50) – 4 – 11 - кабель c номинальным волновым сопротивлением 75 (50), с диаметром по изоляции 4мм, 1 конструкции изоляции и категории теплостойкости, 1- номер разработки

Для коллективных и индивидуальных телевизионных антенн предназначены кабели типа РК с добавлением индексов «А», «АИ», «АИТ» после обозначения. Данные кабели характеризуются большим разбросом геометрических размеров, более низкой плотностью оплетки и большим коэффициентом затухания.

Кабели типа RG - коаксиальные кабели с волновым сопротивлением 75 или 50 Ом, в которых в качестве экрана используется алюминиевая фольга с оплеткой из медных луженых проволок. Имеют несколько разновидностей, которые отличаются типом и материалом исполнения, а соответственно и ценой. Аналог российского РК.

Кабели SAT - коаксиальные кабели с волновым сопротивлением 75 Ом, по конструкции аналогичны RG. В основном применяются для инсталляции систем спутникового или кабельного телевидения. Аналог российского РК75.

Условия монтажа и эксплуатации

Диапазон рабочих температур для кабеля:

- с ПЭ оболочкой от -60 °С до +85 °С;
- с ПВХ оболочкой от -40 °С до +70°С.

Температура монтажа для кабеля:

- с ПЭ оболочкой от -40 °С до +70 °С;
- с ПВХ оболочкой от -15 °С до +60 °С.

Срок службы кабеля:

- с ПЭ оболочкой не менее 12 лет;
- с ПВХ оболочкой не менее 8 лет.

Технические характеристики

Электрическая емкость кабелей с волновым сопротивлением 75 Ом составляет 67 пФ/м, кабелей с волновым сопротивлением 50 Ом - 100 пФ/м.

Обозначение	Коэффициент затухания, dB/ЮОм при частоте, МГц 100 1000
Обозначение	10	100	1000	10000
РК75-2-11	6	22	70	280
РК75-4-11	2	8	41	200
РК75-4-12	2	8	41	200
РК75-4-15	1.8	7,5	40	200
РК75-4-16	2,2	10	52	300
РК75-7-11	1.5	6	32	150
РК75-9-13	1.2	5,6	28	110
РК50-2-11	3,2	14	58	228
РК50-4-11	2,6	9	42	190
РК50-7-11	1,8	7	33	160

Для кабелей с добавлением индексов «А», «АИ», «АИТ» после обозначения коэффициент затухания нормируется примерно на 50% выше.

Наименование	Ед- изм	Вес 1км, кг	Объем 1км, м³	бух., км	Каталожный номер
РК 50-2-11	км	18	0.038	0.400	РК50-010
РК 50-4-11	км	55	0.075	0.200	РК50-020
РК 50-7-11	км	106	0.250	0.150	РК50-030
RG-58 рос	км	31.5	0.037	0.200	RG58-010
RG-58 сса	км	28	0.040	0.100	TS-090-0080
RG-8X (РК50-4,9-322)	км	58.5	0.070	0.200	RG8X-010
RG-8X mini сса	км	35	0.060	0.100	TS-090-0100

ООО «Элтрос» — это современное российское инновационное предприятие по производству кабельно-проводниковой продукции и кабеленесущих систем. Изделия торговой марки ELTROS производятся с 2004 года и за это время зарекомендовали себя как качественный и востребованный продукт.

Компания является держателем сертификата огнестойких кабельных линий ELTROS OKLine.

Основной ассортимент:

Кабель и провод около 950 наименований: кабель силовой безгалогенный, силовой негорючий, силовой огнестойкий; слаботочные кабели: монтажный, коаксиальный, акустический, компьютерный, провода связи.
Кабель-каналы, гофрированная труба ПВХ и ПНД.
Трубы гладкие жесткие ПВХ.
Ежемесячно предприятие выпускает более 300 км кабеля и провода, более 15 км кабеленесущих систем.
Номенклатура выпускаемой продукции превышает 1 050 наименований.

Вся продукция торговой марки ELTROS соответствует требованиям технических регламентов Евразийского экономического союза и находит применение практически во всех отраслях экономики России и ближнего зарубежья.

В компании Элтрос компании внедрена система управления качеством на основе требований ГОСТ Р ИСО 9001-2015 (ISO 9001:2015), подтвержденная сертификатом соответствия №РОСС RU.003681.
Один из элементов этой системы – участок инструментального входного контроля, который обеспечивает тщательную проверку всех входящих материалов и комплектующих, способствуя выявлению несоответствий параметров их характеристик на ранних стадиях рабочих процессов. Тем самым предотвращяется брак и повышается качество продукции.
