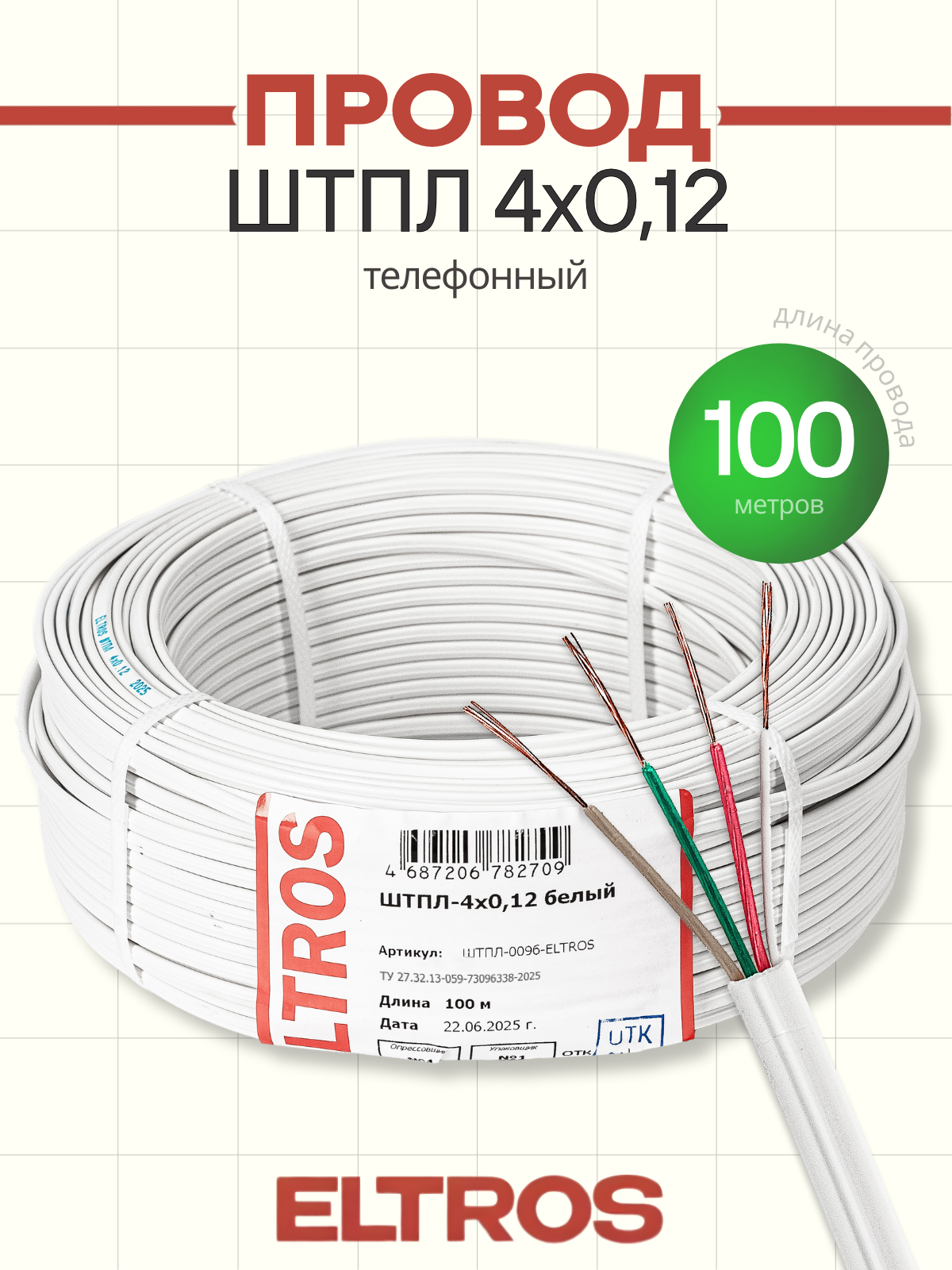

Шнур телефонный ШТПЛ-4х0,12 ELTROS белый

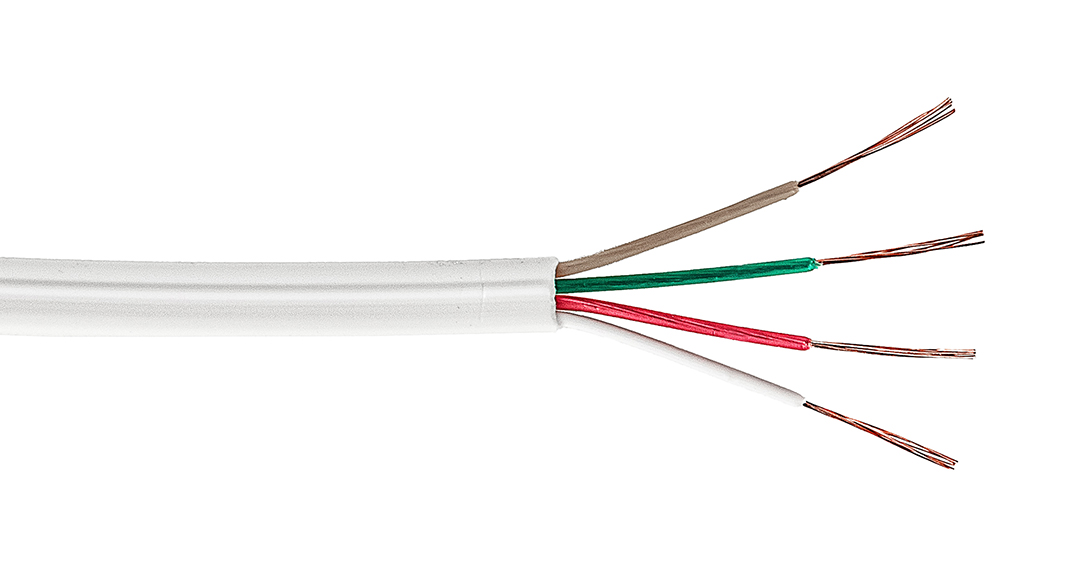

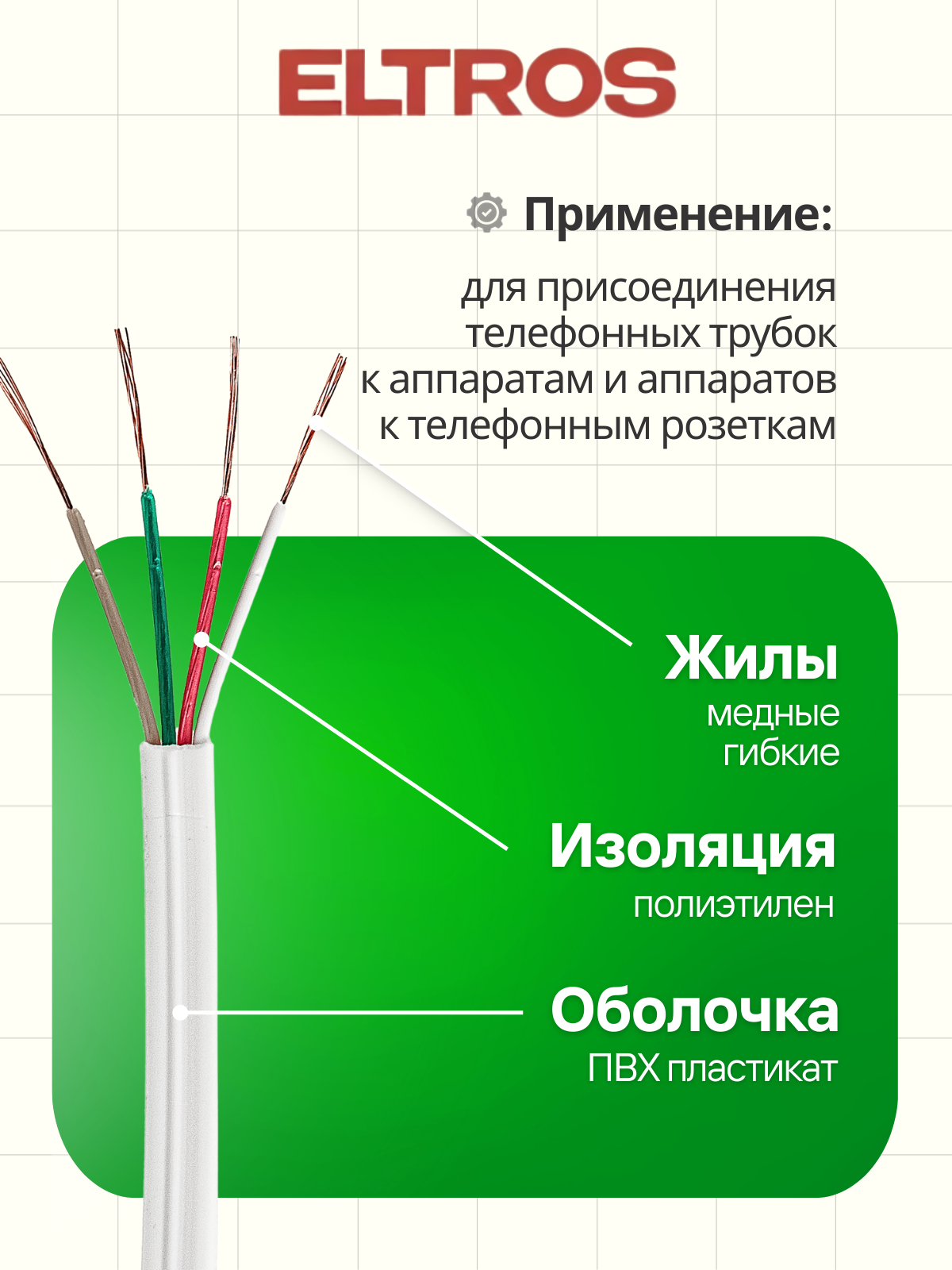

Описание и конструкция шнура ШТПЛ

ШТПЛ – шнур телефонный линейный с медными жилами, с изоляцией и оболочкой из ПВХ-пластиката.

Токопроводящие жилы должны иметь сечение 0,12 мм² и быть скручены из медных проволок диаметром не менее 0,16 мм. Число изолированных жил – от 2 до 7.

Номинальная толщина изоляции из ПВХ-пластиката составляет 0,3 мм, минимальная 0,2 мм.

Диаметр изолированных должен составлять 1,05±0,2 мм.

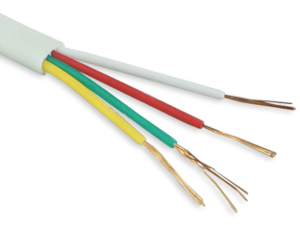

Изолированные жилы могут быть скручены или уложены параллельно. Цвета изолированных жил указаны в таблице.

Толщина оболочки из ПВХ-пластиката должна составлять 0,6±0,1 мм.

Значения максимального наружного диаметра указаны в таблице.

Цвет изоляции должен быть оговорен в заказе по обозначению указанному в таблице.

Условия монтажа и эксплуатации шнура ШТПЛ

Эксплуатация провода допускается при температуре окружающей среды от минус 10°С до плюс 55°С. Не распространяет горение при одиночной прокладке. Срок службы – не менее 12 лет..

Технические характеристики шнура ШТПЛ

Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более 165 Ом/км.

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С должно быть не менее 2,5 МОм.

Шнуры должны выдерживать испытания переменным напряжением 500 В частотой 50 Гц в течение 1 мин.

Шнуры должны выдерживать не менее 5000 перегибов.

Разрывное усилие должно быть не менее 3 кг.

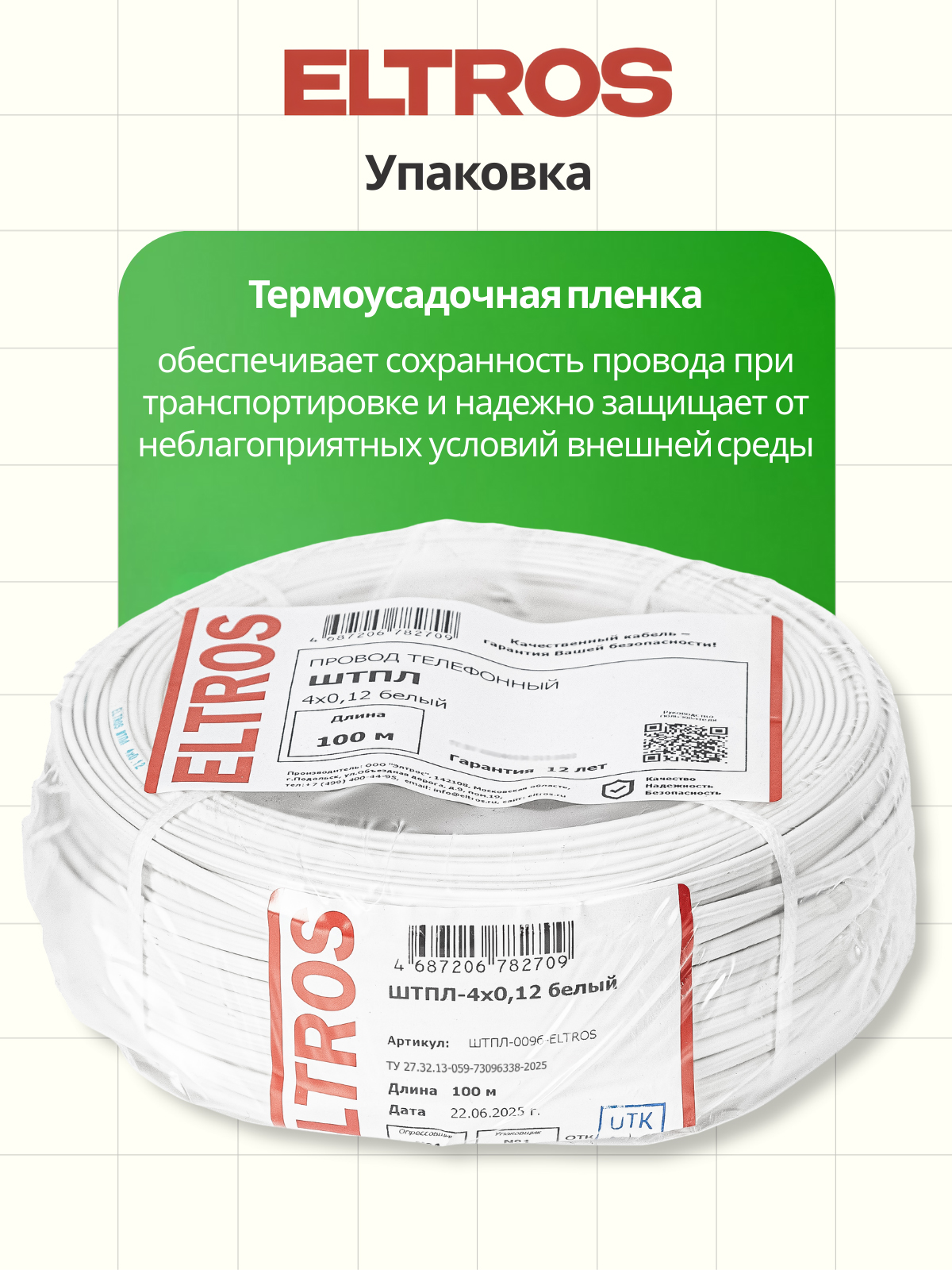

Требования к упаковкешнура ШТПЛ

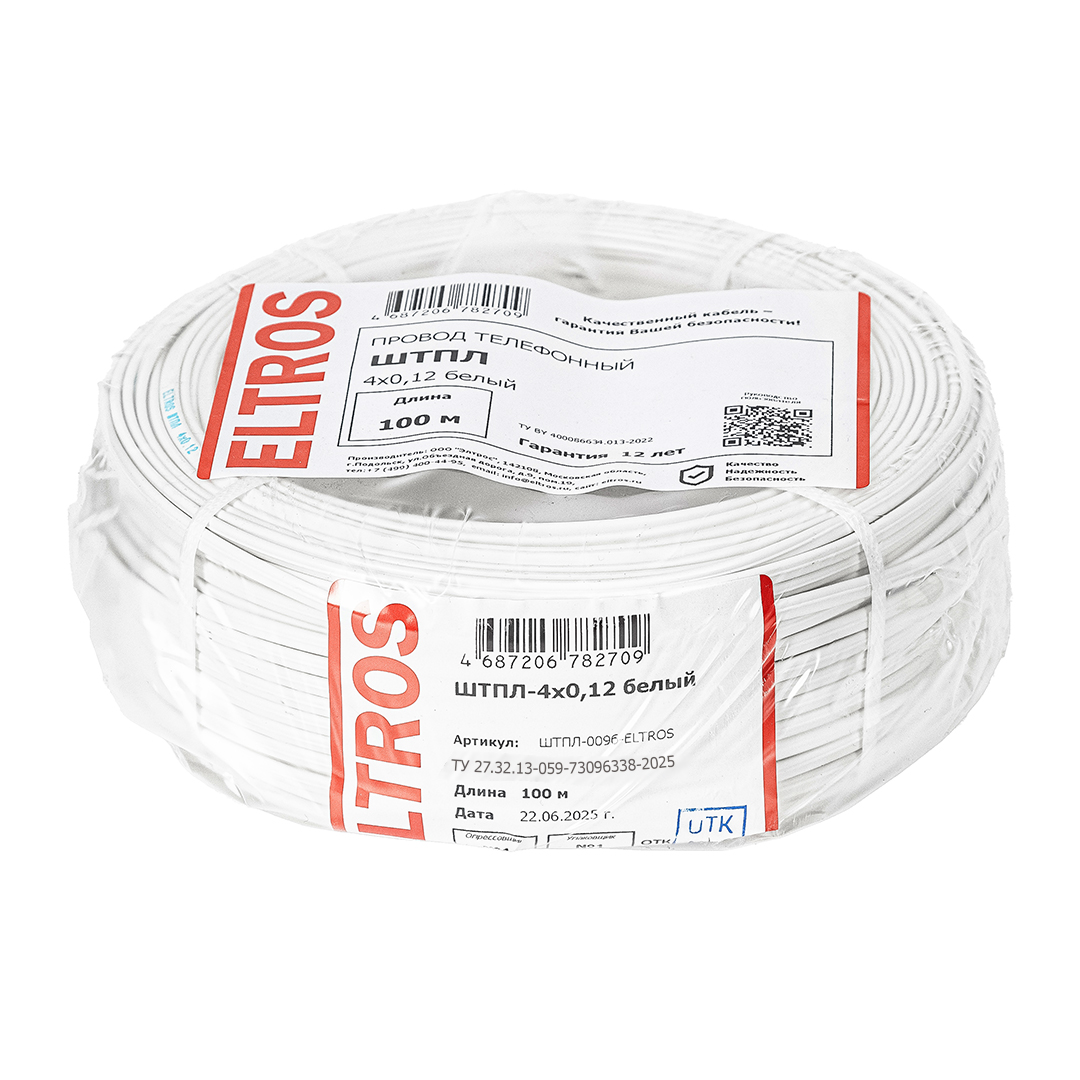

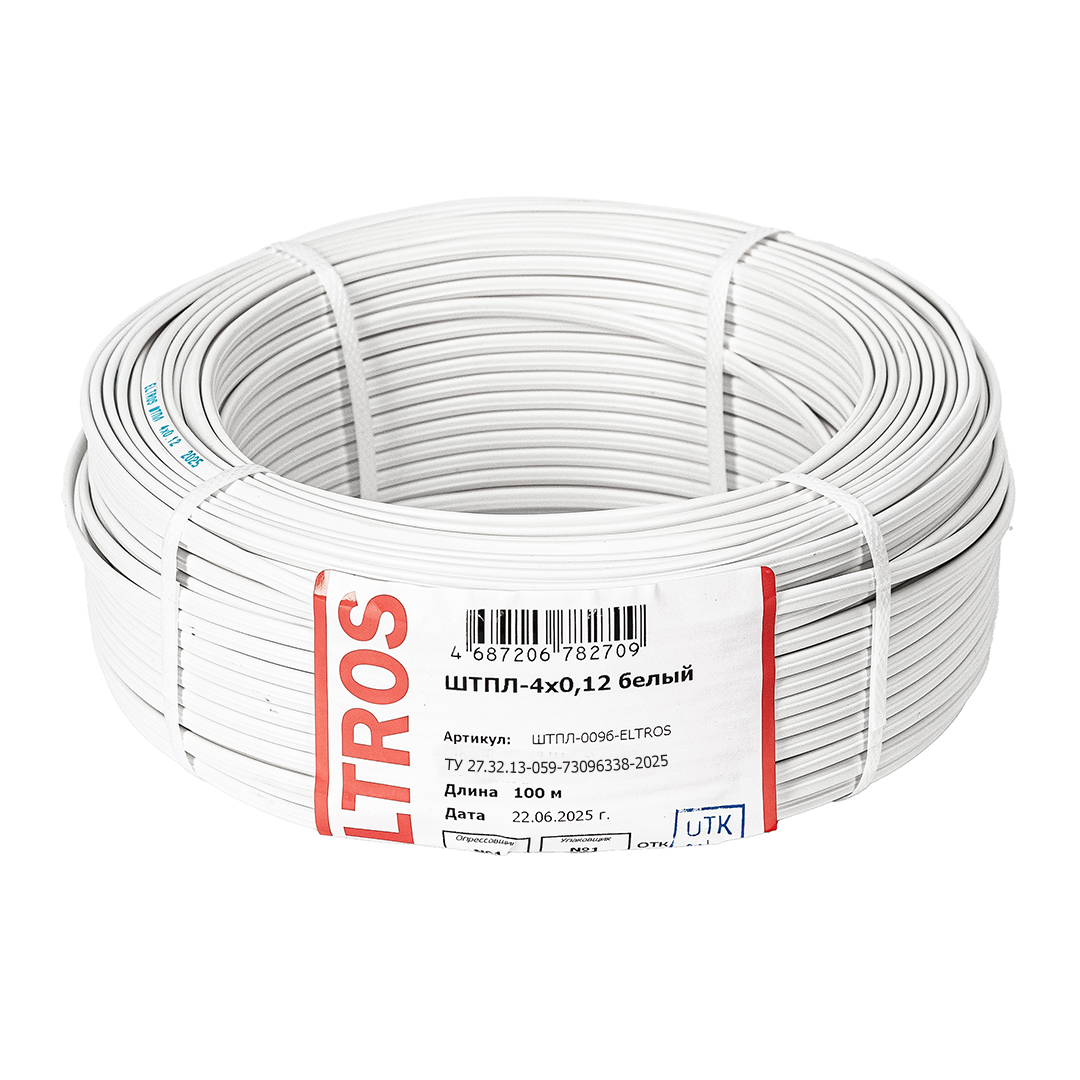

Шнуры должны поставляться в бухтах.

Строительная длина должна быть не менее 25 м.

Требования к маркировке шнура ШТПЛ

На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:

Требования к условиям хранения шнура ШТПЛ

По условиям климатического исполнения шнуры могут храниться в отапливаемых складах при температуре от плюс 5°С до плюс 40°С.

Массогабаритные параметры шнура ШТПЛ

Ориентировочные массы шнуров для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 15% в меньшую или большую сторону.

Доступные методы контроля качества шнура ШТЛ

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве шнура, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии шнура ТУ может быть сделано только после проведения испытаний шнура в специализированной лаборатории по строгим методикам и в объемах, указанных в ТУ.

Визуальный осмотр.
Могут быть проверены: число жил, число проволок в жиле, расцветка изоляции жил, целостность изоляции и оболочки.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции, толщина оболочки и наружный диаметр. Измерение диаметра проволоки d_пр и расчет сечения жилы по формуле 0,785d_пр² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом шнуре омметром с подходящим пределом измерения и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на разрыв.
Если подвесить груз в 3 кг на шнуре, он не должен разорваться.
