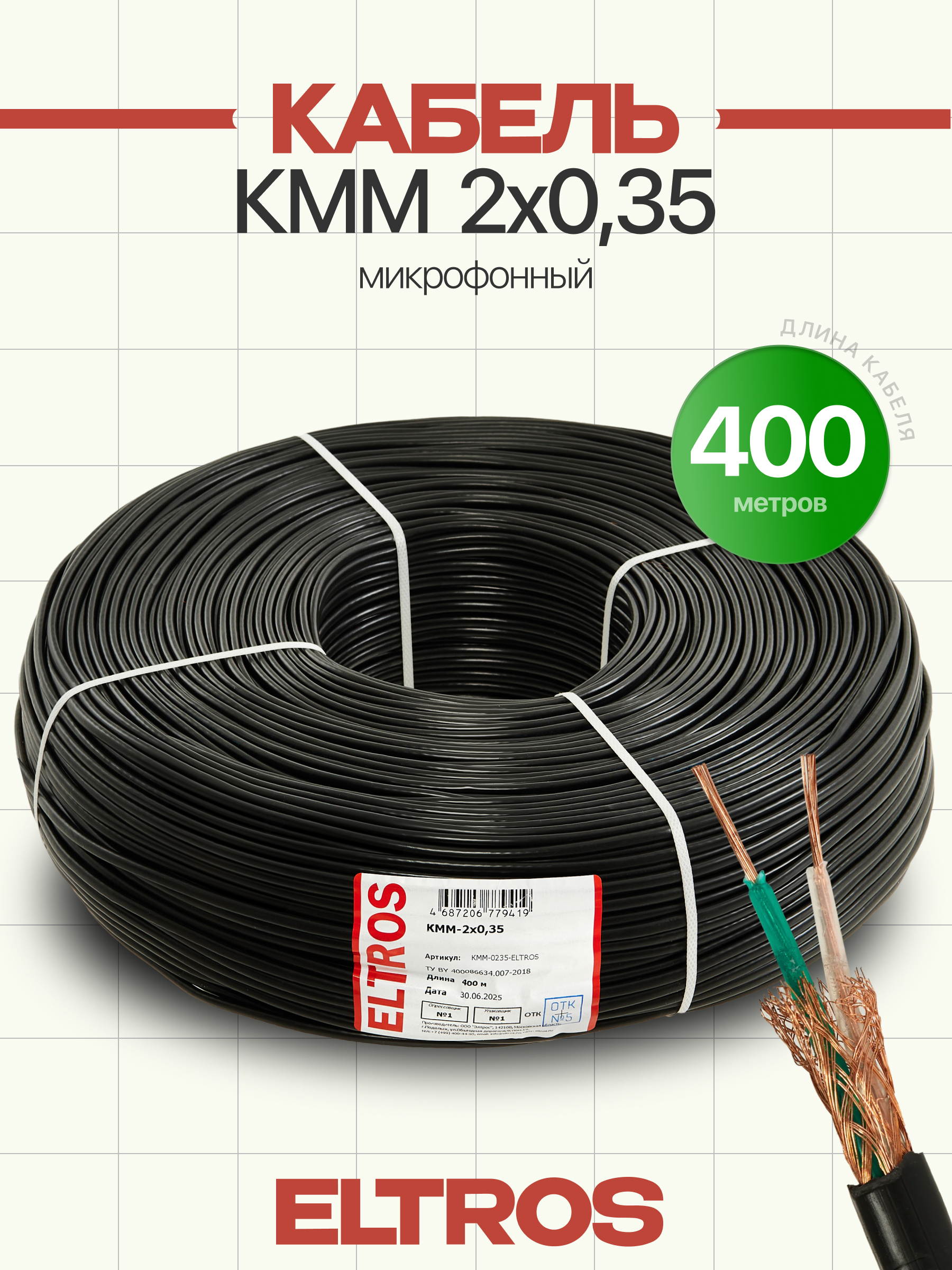

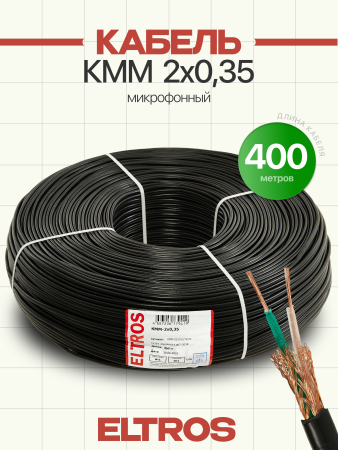

Кабель микрофонный КММ 2х0,35 ELTROS

Описание и конструкция кабеля КММ

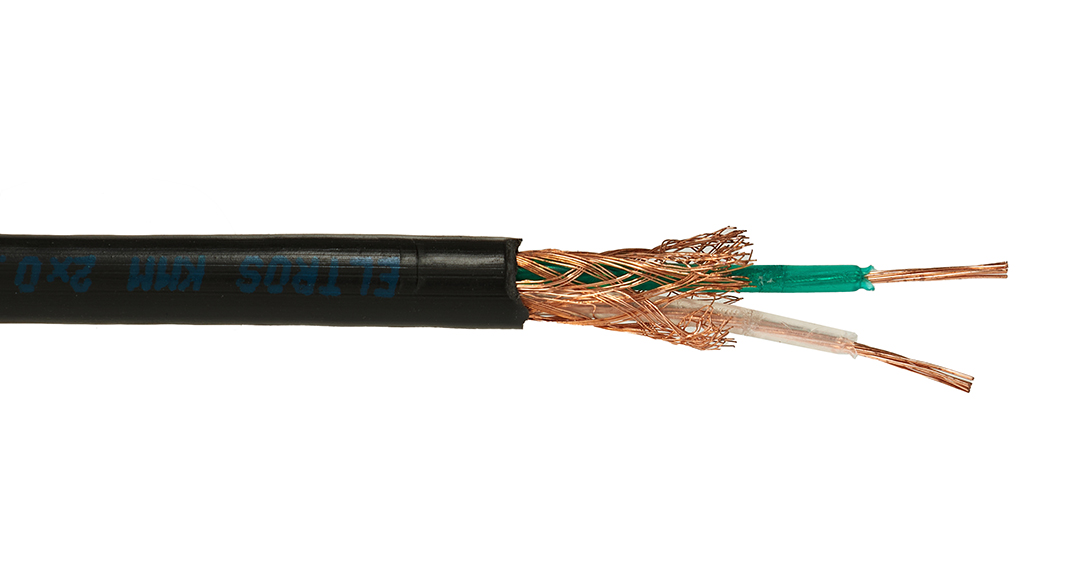

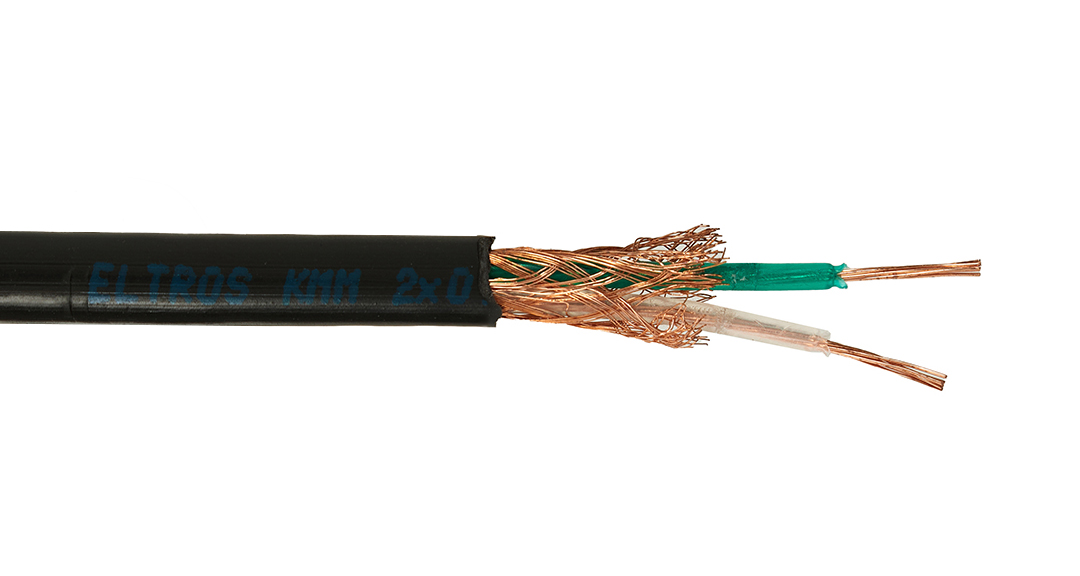

КММ – кабель микрофонный малогабаритный с медными жилами, с изоляцией из полиэтилена и оболочкой из ПВХ-пластиката.

Расшифровка обозначения:

Пример обозначения: КММ 7х,35 - кабель КММ с 7 жилами сечением 0,35 мм²

Кабели выпускаются сечением 0,12 мм² с числом жил от 1 до 9 и 0,35 мм² с числом жил от 2 до 9.

Жилы должны быть скручены из отдельных медных проволок диаметром не менее 0,16 мм для сечения 0,12 мм ² и диаметром не менее 0,27 мм для сечения 0,35 мм².

Номинальные значения радиальной толщины изоляции, оболочки и максимальный наружный диаметр приведены в таблице.

 Минусовой допуск по толщине изоляции – 0,1 мм, по толщине оболочки – 0,2 мм.

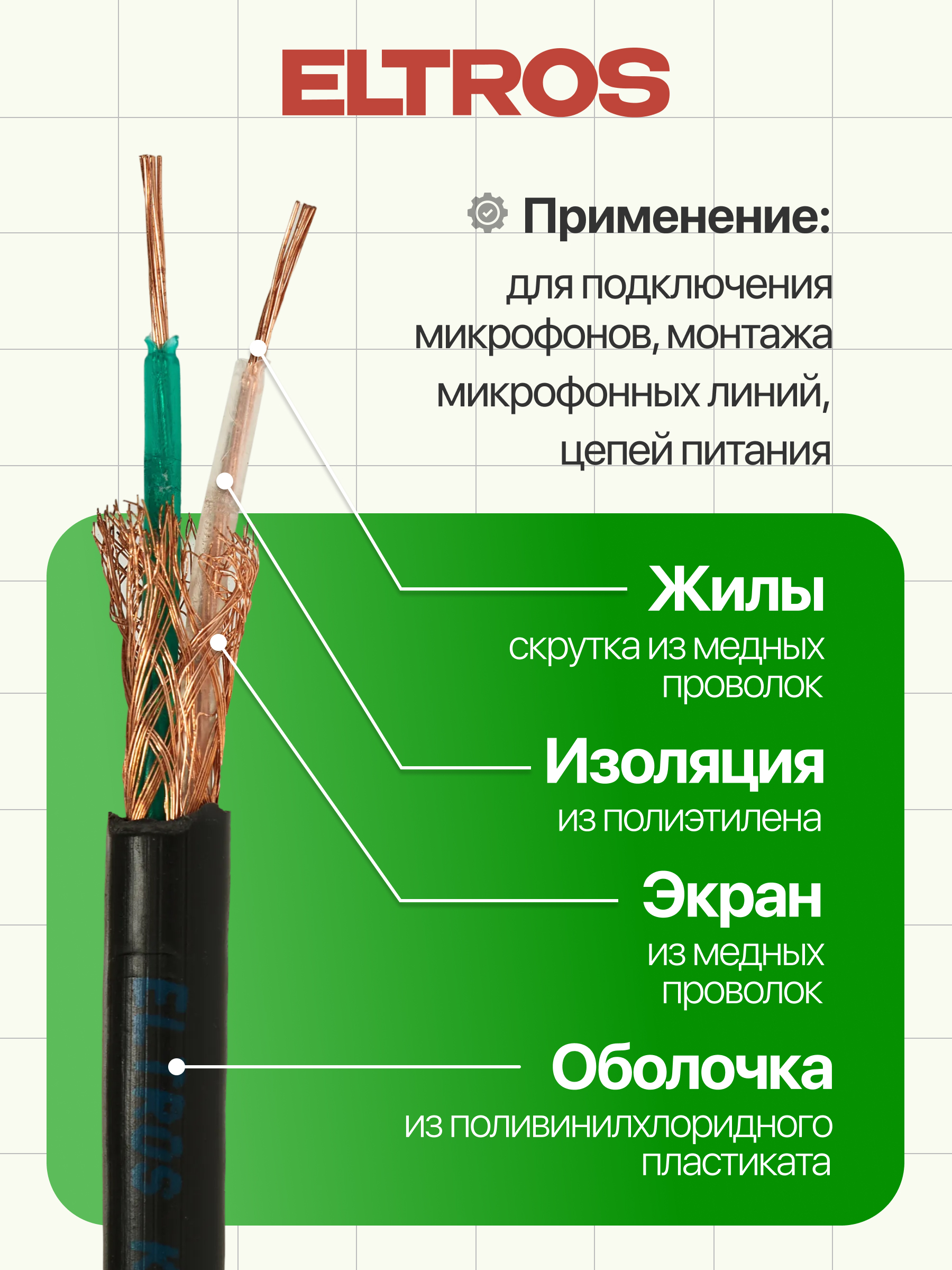

Изолированные жилы должны быть скручены. При скрутке допускается обмотка скрученных жил лентами из синтетических пленок. Поверх скрученных жил должен быть расположен экран в виде оплетки из медных проволок диаметром 0,12 – 0,15 мм с плотностью оплетки не менее 70%.

Кабели должны изготовляться различных цветов. Цвет оболочки должен быть оговорен в заказе по обозначению указанному в таблице.

При отсутствии в заказе указания об определенном цвете, производитель поставляет кабель по своему усмотрению.

Условия монтажа и эксплуатации кабеля КММ

Кабель КММ эксплуатируется при температуре окружающей среды от минус 40°С до плюс 60°С. Монтаж допускается при температуре не менее минус 10°С с минимальным диаметром изгиба не менее 10 наружных диаметров кабеля (при данных условиях допускается не более 50 изгибов).

Срок службы кабеля КММ – не менее 6 лет.

Технические характеристики кабеля КММ

Электрическое сопротивление токопроводящих жил на постоянном токе на 1 км длины должно быть не более 165,3 Ом для сечения 0,12 мм² и не более 57 Ом для сечения 0,35 мм².

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С должно быть не менее 2000 МОм для сечения 0,12 мм² и не менее 500 МОм для сечения 0,35 мм².

Электрическая емкость рабочей пары должна быть не более 72 пФ/м для сечения 0,12 мм² и не более 83 пФ/м для сечения 0,35 мм².

Кабели должны выдерживать испытания переменным напряжением 600 В частотой 50 Гц в течение 1 мин.

Кабели должны выдерживать 500 двойных перегибов.

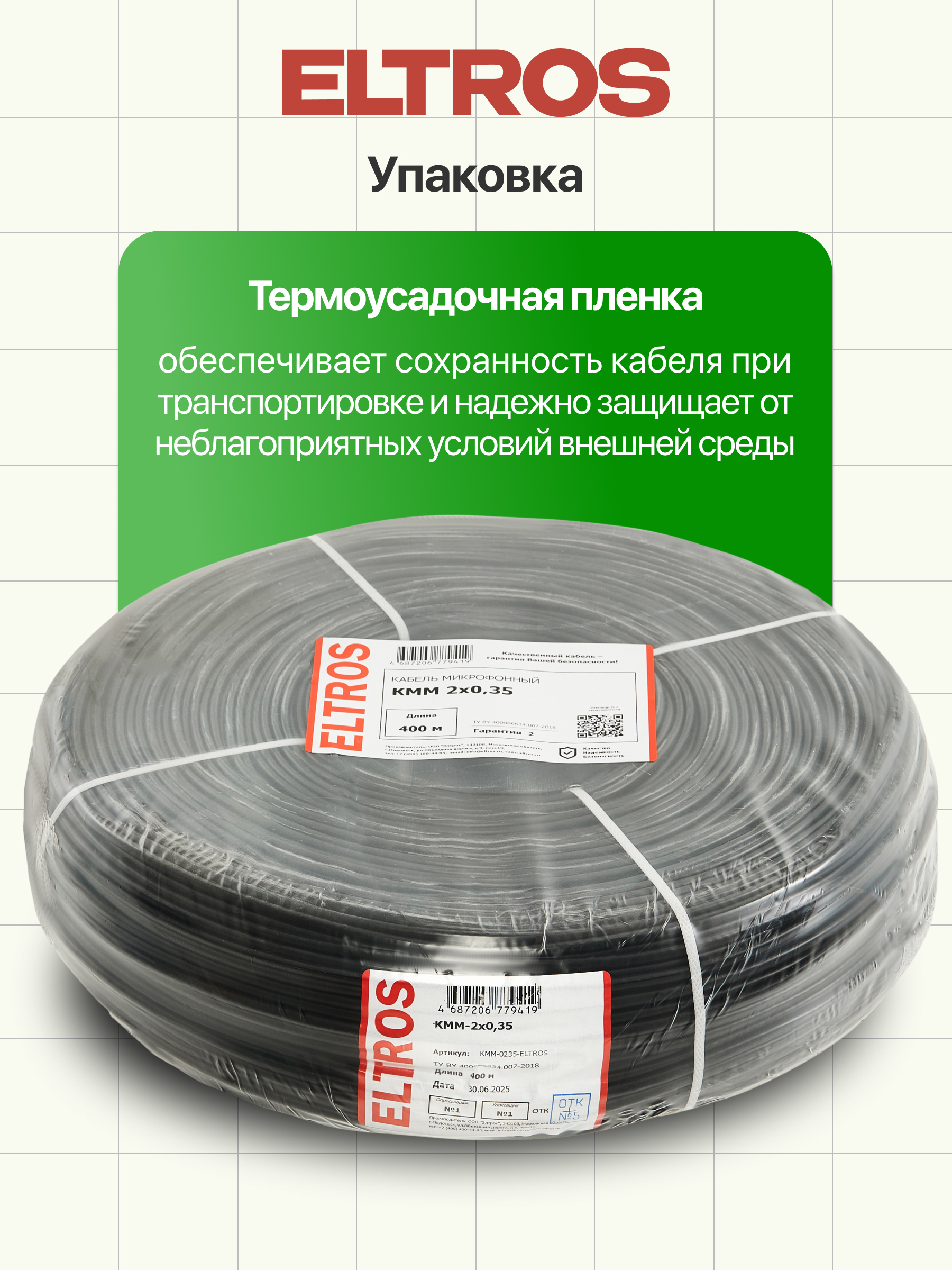

Требования к упаковке кабеля КММ

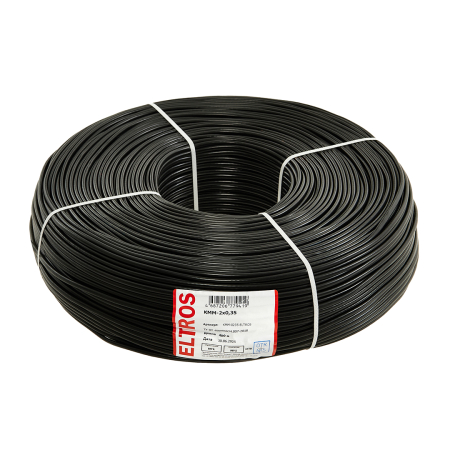

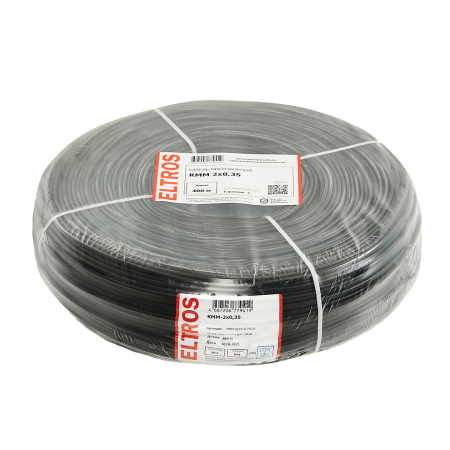

Кабели должны поставляться в бухтах или на барабанах. Диаметр бухты или диаметр шейки барабана не регламентируется, но не должен быть меньше, чем 10 наружных диаметров кабеля.

Строительная длина должна быть не менее 30 м. В одной поставочной партии допускается не более 20% проводов длиной не менее 5 м.

Требования к маркировке

На щеке барабана или ярлыке, прикрепленном к бухте или барабану, должны быть указаны:

Требования к условиям хранения кабеля КММ

По условиям климатического исполнения провода должны храниться в закрытых помещениях или под навесом.

Массогабаритные параметры кабеля КММ

Ориентировочные массы кабелей для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей различных партий и производителей на 10% в меньшую или большую сторону.

Доступные методы контроля качества кабеля КММ

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ТУ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в ТУ.

Визуальный осмотр
Могут быть проверены: число проволок в жиле, число жил, целостность изоляции и оболочки.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции, оболочки и наружный диаметр. Измерение диаметра проволоки d_пр и расчет сечения жилы по формуле 0,785d_пр² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено омметром с подходящим пределом измерения. Особое внимание следует уделять хорошему контакту с измерительными проводами.
