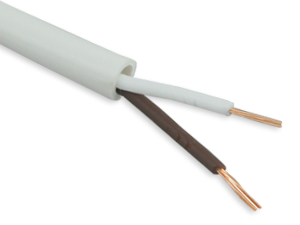

Кабель сигнализации и связи КСВВ 2х0,50 (ELTROS)

Главная

—

Каталог

—

Кабель, провода

—

Кабель для систем сигнализации

—

КСВВ

—КСВВ 2х0,50 (ELTROS)

Артикул: КСВВ-02050-ELTROS

Минимальная партия/кратность	Бухта
Бухта	0,500 км
Единица измерения	км
Вес 1 км	8.7
Объем 1 км	0.0025 м3

КУПИТЬ в ООО «ЭЛЕКОН»
генеральный дистрибьютор Полный список наших дилеров и дистрибьютеров

Технические характеристики КСВВ 2х0,50 (ELTROS)

Разновидности кабеля

Сигнальный

Количество жил

Сечение проводника (номинальное)

0.5 мм²

Материал проводника

Медь

Диаметр проводника

0.5 мм

Бронированный

Нет

нг (не распространяющий горение)

Нет

LS (с низким дымовыделением)

Нет

FR (огнестойкий)

Нет

HF (свободный от галогенов)

Нет

Материал изоляции жил

ПВХ

Материал внешн. оболочки

ПВХ

Несущий элемент

Нет

Файлы к КСВВ 2х0,50 (ELTROS)

Сертификаты

Сертификат соответствия ТР таможенного союза

Производитель: ELTROS

Руководство по эксплуатации

Производитель: ELTROS

Декларация о соответствии

Производитель: ELTROS

Сертификат соответствия ТР таможенного союза

Производитель: Госнип

Информационное письмо

номер сертификата : C-RU.МЛ66.В.02494

Описание

Назначение

Кабель КСВВ используется для монтирования систем связи, различных телекоммуникаций, а также сигнализации при напряжении, которое не превышает 250 Вольт переменного тока. КСВВ применяется для производства неподвижной прокладки внутри помещений, а также снаружи их при удовлетворительной защите от воздействий солнечного света, осадков в виде дождя и снега, и возможных механических повреждений.

Кабели КСВВ изготавливаются по ТУ.

Подлежит обязательной сертификации на соответствие требованиям технического регламента ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Минимальный срок службы кабеля КСВВ 12 лет.

Описание и конструкция кабеля КСВВ

Токопроводящие жилы из медной проволоки диаметром 0,4, 0,50, 0,64 или 0,80 мм.
Изоляция ПВХ-пластикатом.
Оболочка из ПВХ-пластиката/ Возможно изготовление с оболочкой из светостабилизированного полиэтилена.
Жилы однопроволочные.
Жилы располагаются параллельно или скручены. Количество жил: 2-20.

Условия монтажа и эксплуатации кабеля КСВВ

Вид климатического исполнения (по ГОСТ 15150-69): УХЛ и Т категории размещения 2, 3, 4.
Окружающая среда - от -40°С до +60°С.
В условиях монтажных изгибов - до 0°С,
Повышенная влажность воздуха - до 98% при температуре - до 35°С;
Минимальный радиус изгиба - 10 номинальных наружных диаметров кабеля.

Технические характеристики кабеля КСВВ

Наименование параметра	Номинальный диаметр токопроводящих жил, мм
Наименование параметра	0,4	0,5	0,64	0,8
Электрическое сопротивление жилы, Ом/км, не более	148	94	58	36
Сопротивление изоляции на длине 1 км при температуре 20°С и нормальной относительной влажности, не менее МОм:	50

Число жил	2				4
Диаметр жилы, мм	0,4	0,5	0,64	0,8	0,4	0,5	0,64	0,8
Наружный диаметр кабеля, мм, не более	2,7	2,8	3,4	3,8	3,0	3,2	3,9	4,4

Число жил	6			8		10		12
Диаметр жилы, мм	0,4	0,5	0,64	0,4	0,5	0,4	0,5	0,4	0,5
Наружный диаметр кабеля, мм, не более	3,5	3,7	3,8	4,0	4,2	4,3	4,7	4,6	5,0

Число жил	14			16		18		20
Диаметр жилы, мм	0,4	0,5	0,4	0,5	0,4	0,5	0,4	0,5
Наружный диаметр кабеля, мм, не более	4,9	5,3	5,2	5,7	5,5	6,0	5,9	6,5

Массогабаритные параметры кабеля КСВВ

Число жил	2				4
Диаметр жилы, мм	0,4	0,5	0,64	0,8	0,4	0,5	0,64	0,8
Длина бухты, м	500	500	500	200	200	200	200	200
Масса 1 км кабеля брутто, кг	6,2	9,1	12,6	15,0	9,1	11,5	22,0	26,2

Число жил	6			8		10		12
Диаметр жилы, мм	0,4	0,5	0,64	0,4	0,5	0,4	0,5	0,4	0,5
Длина бухты, м	200	200	200	200	200	200	200	200	200
Масса 1 км кабеля брутто, кг	14,2	17,0	32,0	20,0	24,5	24,0	29,8	28,6	32,8

Число жил	14			16		18		20
Диаметр жилы, мм	0,4	0,5	0,4	0,5	0,4	0,5	0,4	0,5
Длина бухты, м	200	200	200	200	200	200	200	200
Масса 1 км кабеля брутто, кг	33,0	43,0	38,0	52,2	42,8	57,9	47,8	63,5

Доступные методы контроля качества

Визуальный осмотр.
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок и расчет сечения жилы по формуле 0,785d_пр² (где N– число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.
